MJERENJE TEMPERATURE

Kapilarni termometri do 600 °C

Fantinelli ST — udaljeno očitanje preko kapilare

Industrijski kapilarni termometri s plinskim mjernim sustavom i mjernim područjima do +600 °C za udaljeno očitanje temperature.

Pošaljite upit Povratak na termometre

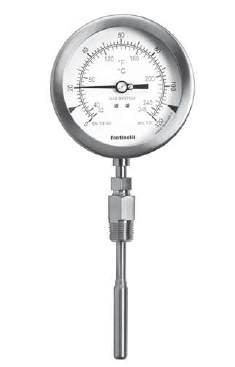

Fantinelli — ilustrativna fotografija direktne izvedbe

PROIZVOD

Opis i primjena

Osjetnik i pokazni instrument povezani su kapilarom s inertnim plinom, pa se temperatura može očitavati dalje od mjesta mjerenja. Obuhvaćene su kapilarne izvedbe za površinsku i pločnu montažu. Dostupna su mjerna područja do +600 °C; skala, duljina kapilare i osjetnik odabiru se prema primjeni. Prikazi ilustriraju kapilarne izvedbe ST 379, ST 380 i ST 381.

Primjene

Industrijski procesi i toplinska postrojenja
Udaljeno očitanje na cijevima i spremnicima
Udaljeno očitanje temperature preko kapilare

TEHNIČKI PODACI

Osnovne značajke

Proizvođač i serija: Fantinelli, serija ST
Mjerna područja: Različite skale unutar −80 do +600 °C; uključujući 0–600 °C, ovisno o izvedbi
Standardne skale: 0–60, 0–100, 0–120, 0–160, 0–200, 0–250, 0–300, 0–400, 0–500 i 0–600 °C; dodatne skale prema upitu
Nazivni promjeri: 100 i 150 mm
Mjerni sustav: Punjenje inertnim plinom
Kućište i prsten: Inox AISI 304; AISI 316 prema upitu; bajunetni prsten
Klasa točnosti: 1 prema EN 13190; klasa 0,6 prema upitu
Stupanj zaštite: IP55 za suhu izvedbu; IP67 kao opcija
Osjetnik: Odvojen od pokazivača kapilarom; promjeri 8 ili 12 mm prema izvedbi
Kapilara: Inox AISI 316; standardno 1, 2, 3 ili 4 m; posebne duljine do 25 m prema upitu
Zaštita kapilare: Opcijska fleksibilna inox AISI 304 armatura
Područje trajnog rada: Prema proizvođaču 10–90 % gornje vrijednosti skale; skala do 600 °C nije potvrda trajnog rada na 600 °C

KONFIGURACIJA

Opcije i izvedbe

Točna izvedba određuje se prema uvjetima mjerenja i načinu ugradnje.

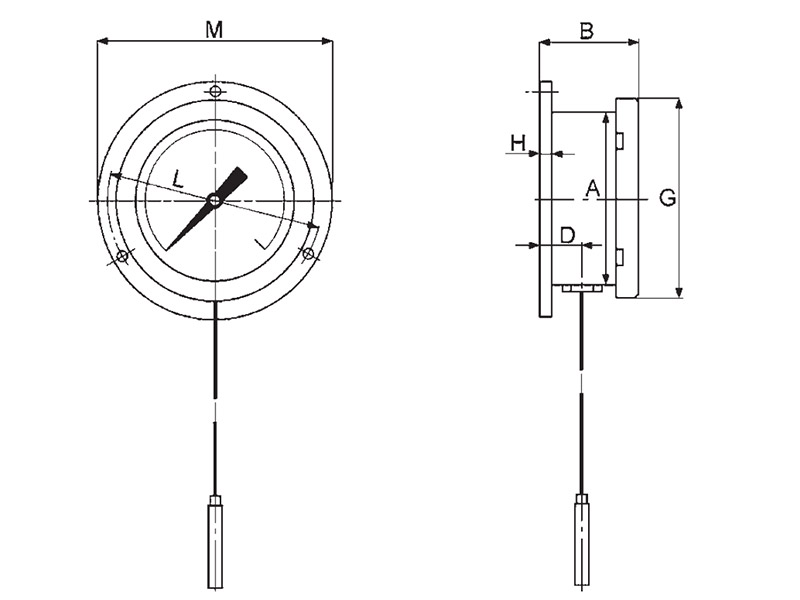

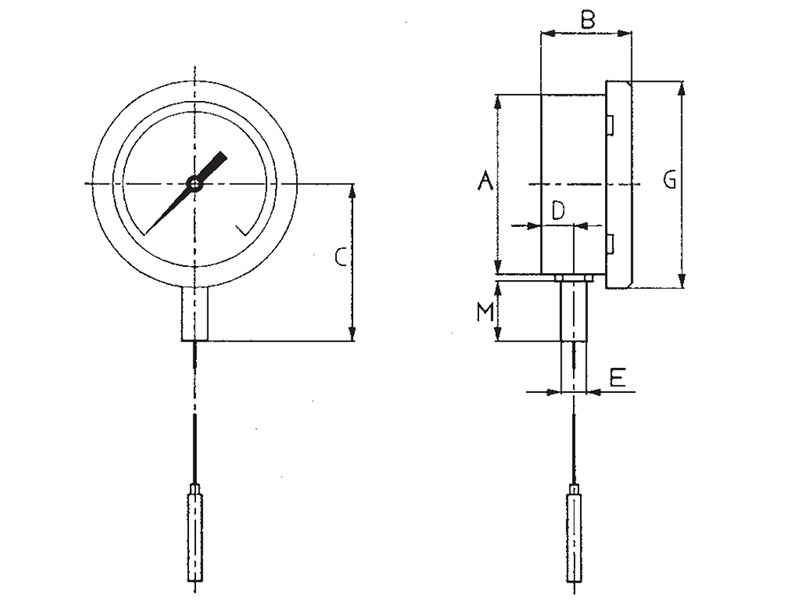

ST 379 i ST 380 — kapilarne izvedbe za površinsku montažu

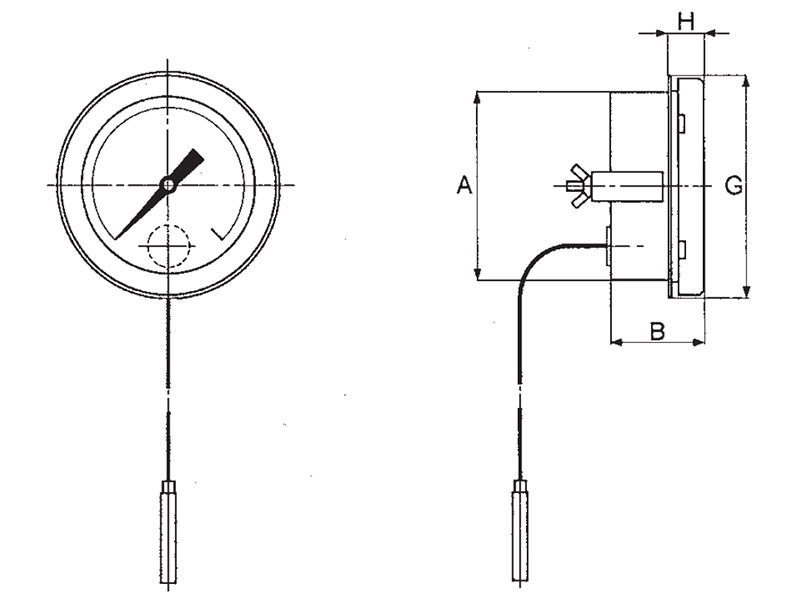

ST 381 i ST 383 — kapilarne izvedbe za ugradnju u ploču
Procesni priključak, duljina osjetnika i zaštitni tuljac prema primjeni

Za ponudu pošaljite podatke primjene

Potrebni su nam mjerno područje, stvarnu radnu temperaturu, način montaže pokazivača, promjer, duljinu osjetnika i kapilare, procesni priključak i količinu. Umjeravanja su tvornička ili preko akreditiranih partnerskih laboratorija.
